頁巖回轉窯
頁巖回轉窯
時間：2018-01-28 14:39:19 瀏覽次數：30
- 產品簡介:
頁巖陶粒是輕骨料家族中最重要的一個成員，它是以各類粘土、泥巖、板巖、煤矸石、粉煤灰、頁巖、淤污泥及工業固體廢棄物等為主要原料，經加工成粒、焙燒而成的人造輕骨料 - 加工物料:
石灰石，活性石灰，鋁礬土，鐵礦等 - 應用領域:
冶金行業，水泥建材行業，造紙涂料等
0371-67846980
頁巖回轉窯介紹:
此視頻為粘土陶粒生產線案例現場，由于視頻涉及公司機密，需要獲得更多視頻資料請聯系我們在線客服，或者撥打業務電話：0371-67846980
頁巖陶粒是輕骨料家族中重要的一個成員，它是以各類粘土、泥巖、板巖、煤矸石、粉煤灰、頁巖、淤污泥及工業固體廢棄物等為主要原料，經加工成粒、焙燒而成的人造輕骨料.陶粒的生產設備采用的是工業回轉窯,圓筒形的主窯體與水平呈3°左右的傾角放置在托滾上。物料在高的一端進入窯內，在窯體做回轉運動的作用下，物料從高處(窯尾)滾落至低處(窯頭)，同時，在窯頭處，高壓風機將煤粉(或天然氣等其他燃料)噴入窯內，并使其充分燃燒，產生的熱量使物料發生物理和化學變化，產生膨脹現象，冷卻后即為陶粒。

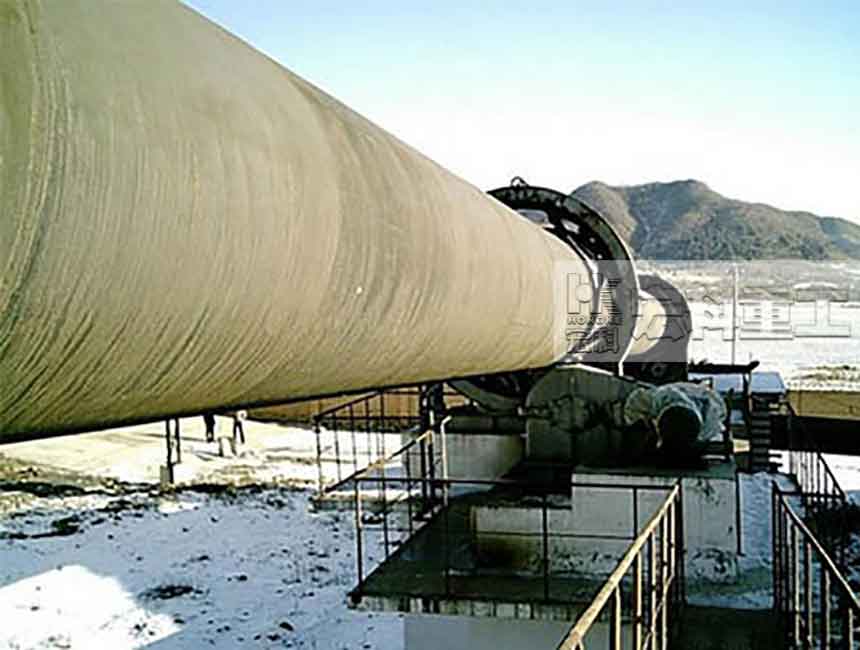

頁巖回轉窯圖片:
頁巖回轉窯性能特點:
1 、塑性法工藝：適用于粘土及粘土質原料，其流程：粘土→塑化、勻化→對輥制粒→焙燒→冷卻→成品。
2 、泥漿成球工藝：適用于粉煤灰或其它粉狀原料，其流程：粉煤灰→混合勻化→成球盤制粒→焙燒→冷卻→成品。
3 、粉磨成球工藝：適用于頁巖、泥質頁巖與煤矸石等原料，其流程:頁巖→烘干→粉磨→預濕→成球盤制粒→焙燒→冷卻→成品。
4 、破碎(干法)工藝：適用于頁巖等原料，其流程： 頁巖→破碎分級→焙燒→冷卻→成品。
回轉窯煅燒頁巖所用的燃料
依其狀態，可分為：1、固體燃料，如煤、焦炭等；2、液體燃料，如重油、煤油、柴油等；3、氣體燃料，如液化石油氣、發生爐煤氣、天然氣等、
頁巖回轉窯工作原理:
生產頁巖陶粒的主體設備主要包括：原料貯存倉、降塵室、引風機、主窯體、噴煤系統、控制柜等。其中原料倉下部的喂料器、窯體轉速和拱煤量均為無級調速，以便調整其工藝參數，在保證產品質量的前提下獲得較大的產量。生產頁巖陶粒的輔助設備有：破碎機、篩選機、皮帶輸送機、上料機、出料機等;生產粉煤灰及黏土陶粒的輔助設備有：輪碾機、雙軸攪拌機、制粒機、篩選機、上料皮帶機等。
頁巖回轉窯技術參數:
| 產品規格(m) | 窯體尺寸 | 產量(t/d) | 轉速(r/min) | 電機功率(kw) | 總重量(t) | 備注 | ||
| 直徑(m) | 長度(m) | 斜度(%) | ||||||
| Φ2.5×40 | 2.5 | 40 | 3.5 | 180 | 0.44-2.44 | 55 | 149.61 | 帶立筒預熱器窯 |
| Φ2.5×50 | 2.5 | 50 | 3 | 200 | 0.62-1.86 | 55 | 187.37 | ---- |
| Φ2.5×54 | 2.5 | 54 | 3.5 | 204 | 0.48-1.45 | 55 | 196.29 | ---- |
| Φ2.7×42 | 2.7 | 42 | 3.5 | 320 | 0.10-1.52 | 55 | 198.5 | ---- |
| Φ2.8×44 | 2.8 | 44 | 3.5 | 400 | 0.437-2.18 | 55 | 201.58 | 窯外分解窯 |
| Φ3.0×45 | 3 | 45 | 3.5 | 500 | 0.5-2.47 | 75 | 210.94 | ---- |
| Φ3.0×48 | 3 | 48 | 3.5 | 700 | 0.6-3.48 | 100 | 237 | 窯外分解窯 |
| Φ3.0×60 | 3 | 60 | 3.5 | 300 | 0.3-2 | 100 | 310 | 鋁礬土煅燒窯 |
| Φ3.2×50 | 3.2 | 50 | 4 | 1000 | 0.6-3 | 125 | 278 | 窯外分解窯 |
| Φ3.3×52 | 3.3 | 52 | 3.5 | 1300 | 0.266-2.66 | 125 | 283 | 預熱分解窯 |
| Φ3.5×54 | 3.5 | 54 | 3.5 | 1500 | 0.55-3.4 | 220 | 363 | 預熱分解窯 |
| Φ3.6×70 | 3.6 | 70 | 3.5 | 1800 | 0.25-1.25 | 125 | 419 | 余熱發電窯 |
| Φ4.0×56 | 4 | 56 | 4 | 2300 | 0.41-4.07 | 315 | 456 | 預熱分解窯 |
| Φ4.0×60 | 4 | 60 | 3.5 | 2500 | 0.396-3.96 | 315 | 510 | 預熱分解窯 |
| Φ4.2×60 | 4.2 | 60 | 4 | 2750 | 0.4-3.98 | 375 | 633 | 預熱分解窯 |
| Φ4.3×60 | 4.3 | 60 | 3.5 | 3200 | 0.396-3.96 | 375 | 583 | 預熱分解窯 |
| Φ4.5×66 | 4.5 | 66 | 3.5 | 4000 | 0.41-4.1 | 560 | 710.4 | 預熱分解窯 |
| Φ4.7×74 | 4.7 | 74 | 4 | 4500 | 0.35-4 | 630 | 849 | 預熱分解窯 |
| Φ4.8×74 | 4.8 | 74 | 4 | 5000 | 0.396-3.96 | 630 | 899 | 預熱分解窯 |
| Φ5.0×74 | 5 | 74 | 4 | 6000 | 0.35-4 | 710 | 944 | 預熱分解窯 |
| Φ5.6×87 | 5.6 | 87 | 4 | 8000 | max4.23 | 800 | 1265 | 預熱分解窯 |
| Φ6.0×95 | 6 | 95 | 4 | 10000 | max5 | 950x2 | 1659 | 預熱分解窯 |
